高級交換技術

成都創新互聯公司專注于淮北企業網站建設,成都響應式網站建設公司,商城建設?；幢本W(wǎng)站建設公司,為淮北等地區提供建站服務。全流程定制網站開發，專業設計，全程項目跟蹤，成都創新互聯公司專業和態度為您提供的服務

本文將通過實驗展示高級交換技術里面關鍵知識點，主要以實際配置&關鍵注意點為主，其基礎概念不會作解釋。



實驗環境：

GNS3，三層交換機使用C3640+交換接口模擬，二層交換機使用C3640+交換接口+關閉路由功能模擬，主機使用C7200+關閉路由功能模擬



包含技術：

基礎交換技術

高級交換防環：MSTP

高級交換冗余：網關冗余技術-HSRP

基礎路由技術，OSPF基礎配置



最終實現：

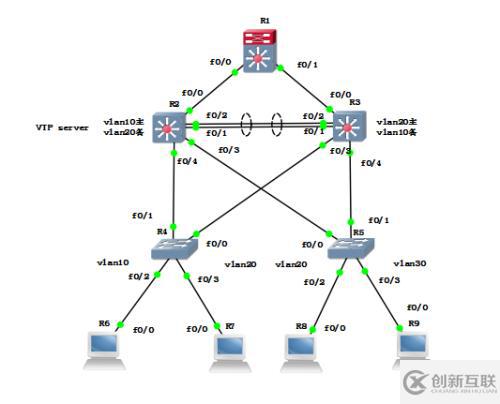

VLAN間能相互通信；VLAN10流量走R4-R2-R1主路線，備用路線R4-R3-R1，VLAN20流量走R4/R5-R3-R1主路線，備用路線R4/R5-R2-R1，在鏈路故障時可以自動切換備用路線；R2與R3之間做鏈路冗余,并且做了主備網關，R2為vlan10的主網關，vlan20的備網關，R3相反。

VLAN10網段為192.168.10.X網關為10.254  VLAN20網段為192.168.20.X  網關為20.254  VLAN30網段為192.168.30.X，vlan30隔離，只內部通信。



相關重點配置：



基礎交換技術的配置就忽略了，具體參考上一篇博文《基礎交換技術》



MSTP配置

在所有交換機配置

Config# spanning-tree  ---開啟STP功能，CISCO默認開啟

Config# spanning-tree mode mst ---定義STP模式為MSTP

Config#spanning-tree mst configuration

Config-mst# name CISCO ---定義MSTP名字

Config-mst# instance 1 vlan 10     定義實例1

Config-mst# instance 2 vlan 20,30   定義實例2



R2config# spanning-tree mst 1 root primary  ---實例1為主

R2config# spanning-tree mst 2 root secondary ---實例2為備



R3config# spanning-tree mst 2 root primary --- 實例2為主

R3config# spanning-tree mst 1 root secondary --- 實例1為備



show spanning-tree mst //查看





路由配置

R1(config)#int f0/0

R1(config-if)#no switchport //交換端口變路由端口

R1(config-if)#ip add 10.1.12.1 255.255.255.0

R1(config-if)#no shut

R1(config-if)#exit



R1(config)#int f0/1

R1(config-if)#no switchport

R1(config-if)#ip address 10.1.13.1 255.255.255.0

R1(config-if)#no shut

R1(config-if)#exit



R1(config)#int l0  //配置環回口，模擬外網

R1(config-if)#ip add 1.1.1.1 255.255.255.255

R1(config-if)#no shu

R1(config-if)#exit



R2(config)#int f0/0

#no switchport

R2(config-if)#ip add 10.1.12.2 255.255.255.0

R2(config-if)#no shu

R2(config-if)#exit



R3(config)#int f0/0

#no switchport

R3(config-if)#ip address 10.1.13.3 255.255.255.0

R3(config-if)#no shu

R3(config-if)#exit



R1(config)#router ospf 1

R1(config-router)#router-id 1.1.1.1

R1(config-router)#network 10.1.12.0 0.0.0.255 area 0

R1(config-router)#network 10.1.13.0 0.0.0.255 area 0

R1(config-router)#network 1.1.1.1 0.0.0.0 area 0

R1(config-router)#exit

R1(config)#



R2(config-router)#rou

R2(config-router)#router-id 2.2.2.2

R2(config-router)#network 10.1.12.0 0.0.0.255 area 0

R2(config-router)#network 192.168.10.0 0.0.0.255 area 0

R2(config-router)#exit



R3配置參考R2



HSRP配置



R2(config)#int vlan 10

R2(config-if)#ip address 192.168.10.253 255.255.255.0

R2(config-if)#standby 10 ip 192.168.10.254

R2(config-if)#standby 10 priority 150

R2(config-if)#standby 10 preempt

R2(config-if)#exit

R2(config)#int vlan 20

R2(config-if)#ip address 192.168.20.252 255.255.255.0

R2(config-if)#standby 20 ip 192.168.20.254

R2(config-if)#standby 20 priority 100

R2(config-if)#standby 20 preempt



R3(config)#int vlan 10

R3(config-if)#ip address 192.168.10.252 255.255.255.0

R3(config-if)#standby 10 ip 192.168.10.254

R3(config-if)#standby 10 priority 100

R3(config-if)#standby 10 preempt

R3(config-if)#exit



R3(config)#int vlan 20

R3(config-if)#ip address 192.168.20.253 255.255.255.0

R3(config-if)#standby 20 ip 192.168.20.254

R3(config-if)#standby 20 priority 150

R3(config-if)#standby 20 preempt





監控遠端故障，實現快速切換

R2(config)#track 10 interface f0/0 ip routing

R2(config-track)#exit

R2(config)#int vlan 10

R2(config-if)#standby 10 track 10 decrement 100

R2(config-if)#exit



測試：

原本：

R6#traceroute 192.168.20.2



Type escape sequence to abort.

Tracing the route to 192.168.20.2



  1 192.168.10.253 32 msec 32 msec 44 msec

  2 192.168.20.253 44 msec

    192.168.20.2 40 msec 20 msec



關閉：

R2(config)#int f0/0

R2(config-if)#shut

*Mar  1 01:47:48.447: %HSRP-5-STATECHANGE: Vlan10 Grp 10 state Active -> Speak



R6#traceroute 192.168.20.2



Type escape sequence to abort.

Tracing the route to 192.168.20.2



  1 192.168.10.252 40 msec 44 msec 28 msec

  2 192.168.20.2 32 msec 20 msec 48 msec



恢復：

*Mar  1 01:48:33.547: %HSRP-5-STATECHANGE: Vlan10 Grp 10 state Standby -> Active
